Beschreibung

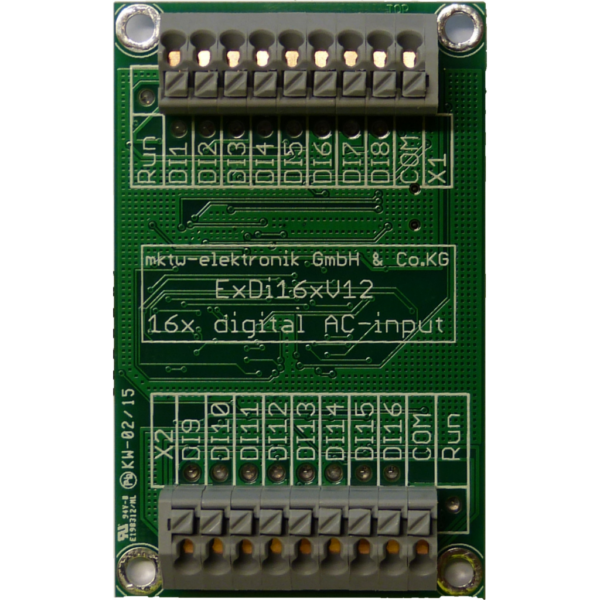

ExDi16

Das Erweiterungsmodul ExDi16 verfügt über 16 optoentkoppelte Eingänge, um unabhängig mit verschiedenen Potentialen betrieben werden zu können.

Technische Daten des ExDi16

• 16 digitale Eingänge
• alle Eingänge galvanisch getrennt über AC-Optokoppler
• 1 Status LED für jeden Eingang
• 2 Status LED zur Anzeige von verschiedenen Betriebszuständen
  B. Verbindung zum Master OK, , Run, Programmiermodus
• Betriebsspannung Versorgung über Master 10V-24V AC oder DC
• Federkraftklemmen ohne Schrauben
• Befestigungslöcher für Direktmontage oder passgenau für Phoenix UMK-Hutschiene
• alle wichtigen Bauelemente auf der Unterseite der Platine (Kurzschlussvermeidung)
• keine Parametrisierung notwendig – Einstellungen ausschließlich im Master. Dadurch sind die Erweiterungsmodule Module 1 zu 1 austauschbar.
• Entprellzeit der Eingänge ab 20ms in 1ms Schritten einstellbar
• Adressvergabe, Forcen der Eingänge für Testzwecke ohne Leitungen abzuklemmen o. Ä., Projektmanagement mit Vergabe von Modulnamen und Beschreibungen für jeden Eingang über PC (kostenlose Software)
• Erweiterungsport für dem Anschluss von weiteren Slave-Modulen
• 32 Bit CPU mit Seriennummer
