Beschreibung
Magnet IR Lese-Schreib WIFI Lesekopf Volkszähler Stromzähler WLAN für Tasmota USB-Buche n ach oben abgehend (Empfänger am Lesekopf rechts)
Es wird ein Mini-USB-Kabel für die Versorgungsspannung benötigt. Zum Lieferumfang gehört kein Kabel.
Ein passendes Gehäuse steht in einem weiteren Angebot zur Verfügung.
Hinweis zu den Portokosten: Versand per Brief 2,50 € als Warensendung oder per versichertes Paket 5,50 €.

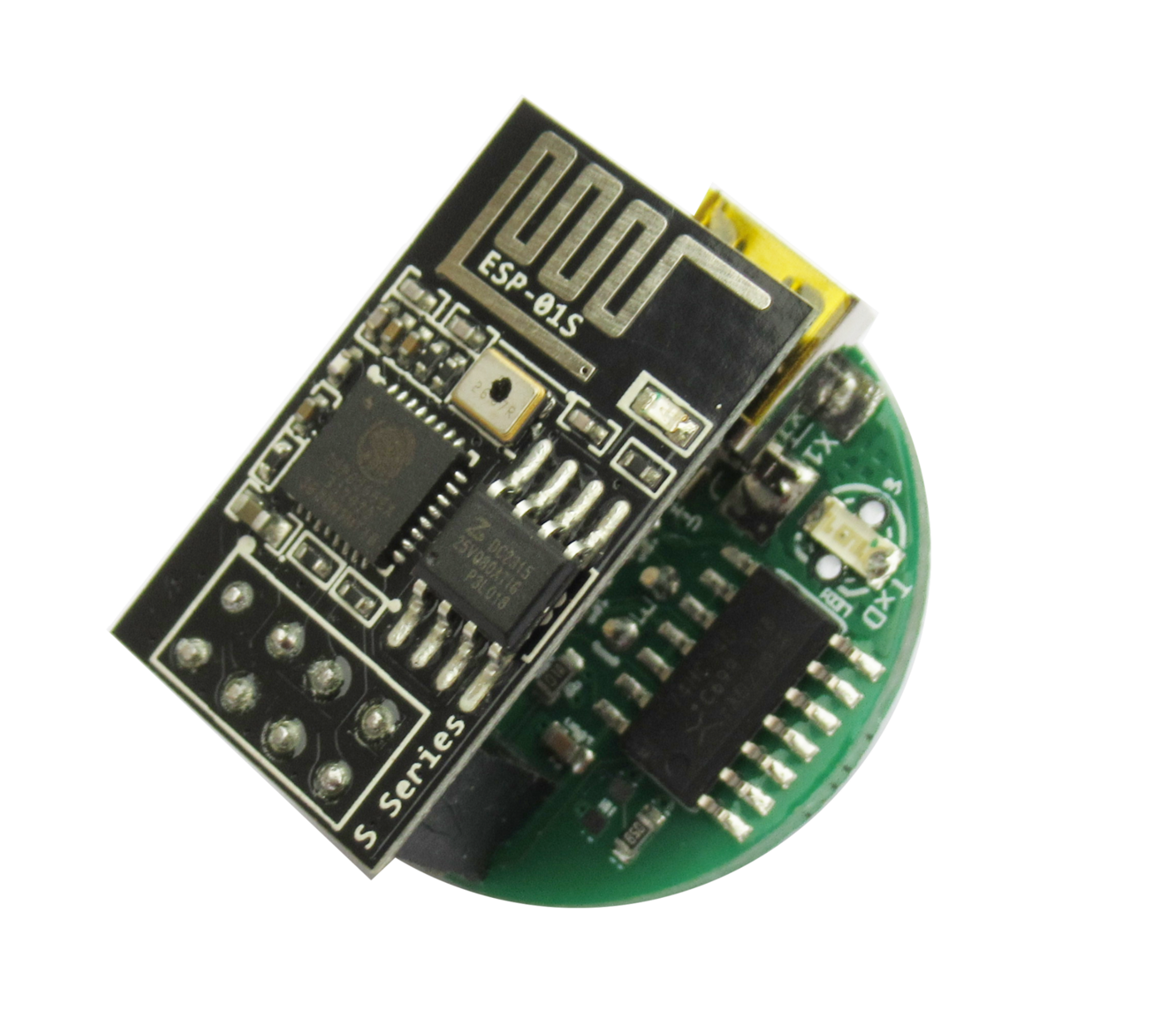

- SMD-bestückte Platine mit ESP01s Version RX/TX (Schmitt-Trigger)
- Neodyn-Magnet, Außendurchmesser 25 mm Innendurchmesser 20 mm, Höhe 3 mm
- Für Tx-und Rx-Signal sind je eine LED integriert, so kann sofort überprüft werden, ob der Zähler die Daten sendet
- IR Diode und Fototransistor (eingelötet) Abstand 6,5 mm
- Durchmesser der Platine 27 mm
- +3,3 V bis +5 V Betriebsspannung -Mini-USB nur als Versorgung
- Platine ist funktionsgeprüft
- geeignet für Tasmota Software
Angeboten wird eine IR -Platine zum Lesen-Schreiben für elektronische Stromzähler (SML) und andere Baugruppen mit IR Schnittstelle. In diesem Modul ist ein ESP01s integriert. So kann das Modul direkt im WLAN-Netz eingebunden werden.
Die Verbindung zu übergeordneten Smart-Home-Systemen (MQTT, Home Assistant und vielen Weiteren) ist damit problemlos möglich. Eine Darstellung der Werte auf dem Smartphone per App (z. B. Tasmota Remota) ist kinderleicht.
Die entsprechende Tasmota Software ist auf dem ESP01s installiert. Notwendig ist noch ein Script für den entsprechenden Zähler in der Tasmota-Konsole. Dieses muss noch eingefügt und aktiviert werden. Kenntnisse für Tasmota sind dafür notwendig.
Hier ein Links zu den Skripten und Informationen dazu: https://tasmota.github.io/docs/Smart-Meter-Interface/
Außerdem sind eine Reihe von Videos hierzu auf Youtube zufinden.
Als zusätzliche Hardware benötigt man also nur noch eine Spannungsversorgung mittels Mini-USB-Kabel
Als besondere Features sind LED für Power, Senden und Empfangen integriert. Durch die LED kann sofort erkannt werden ob und die Spannung anliegt und ob der Zähler Daten sendet.
Es wird die Platine komplett bestückt mit IR Diode und Fototransistor, ESP01S und Magnet geliefert.
Lieferumfang:
- funktionsfertige Platine mit IR-Lese-Schreibtechnik
- Magnet
- ESP01s mit WLAN-Onboard
- gedruckte 6seitige Anleitung
